◆用途

LQ系列型閥門電動裝置是與90回轉的蝶閥、球閥、旋塞閥和其他類似設備配套的設備，它與閥門配套組裝成電動閥門，用于驅動閥門的開啟和關閉。該專職可以對閥門的遠距離控制，也可以在現場手動操作。該產品廣泛運用于使用管道閥門的電站、石油化工、給排水、視頻、輕紡、造紙、醫(yī)藥、水里工程、傳播、市政工程和鋼鐵煤炭等工業(yè)部門。

◆結構

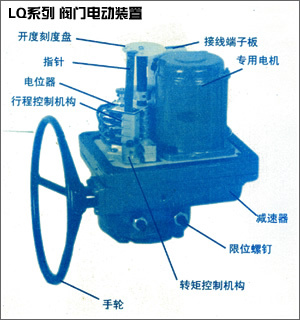

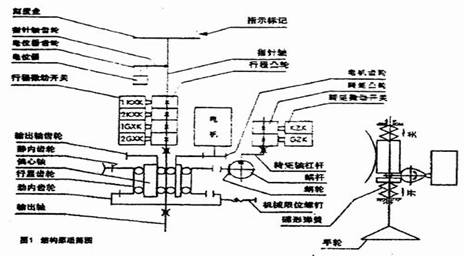

LQ型閥門電動裝置主要由于電機、減速器行政控制機構、轉距控制機構、開度指示機構、手輪和機械限位機構組成。（其結構原理下圖1所示）

◆電機：采用閥門專用電機。

◆減速器：由一對直齒輪付和一個正號NN行星減速器組成，它們放在一個箱體內。

◆行程控制機構：采用凸輪結構，凸輪軸與輸出軸同步，在凸輪軸上安裝又4個凸輪用其分別觸動4個微動開關，上面的兩個用于控制閥門的全開位置，下面的兩個用于控制閥門的全管位置，電動裝置工作時凸輪轉動，檔凸輪觸到微動開關并使其接點動作時，電機即停止轉動，同時指示閥門位置的指示燈。調整凸輪在凸輪軸上的位置可以改變閥門的行程。凸輪上裝有緊定螺釘旋緊螺釘凸輪便固定在其軸上。產品出廠時凸輪上的緊定螺釘處于放松狀態(tài)。

◆轉矩控制機構：采用蝸桿軸向竄動，轉矩軸偏轉，凸轉觸動微動開關的原理。蝸桿兩側裝又彈簧、當電動裝置又轉矩輸出時，其中一側的蝶形彈簧被壓縮，蝸桿同時在軸向產生位移，位移量的大小與電動裝置的輸出轉矩成正比。通過一個杠桿將蝸桿的軸向位移變?yōu)檗D矩軸的仿轉角度，轉距軸上裝有兩個凸輪分別處動兩個微動開關上面的一個控制開方向的轉距下面的一個控制關方向的轉矩，當電動裝置工作后又轉矩輸出時，凸輪轉軸就偏轉一個角度，當凸輪角度微動開關使其接點動作時，電機停止運轉，同時控制室內的事故指示燈亮。調整凸輪在距軸上的位置可以改變電動裝置輸出轉動的大小。凸輪用緊定螺釘固定在轉矩軸上。注意：產品出廠時轉軸控制機構已經調整到電動裝置的最大輸出轉矩，用戶一般不要在調整。

◆開度指示機構：開度指示機構包括現場開度指示和用于控制室開度表的電位器。

●現場開度指示器：在行政控制機構凸輪軸的頂端裝有開度刻度盤、刻度盤上標又指示閥門一度的刻度，在箱罩觀察窗的邊緣又一個白色的指示標記。當電動裝置工作時刻度盤與輸出軸同步轉動。指示標記對準的刻度盤上的刻度即為閥門開啟程度。

●電位器：在行政控制機構的旁邊裝有電位器。凸輪軸上的扇形齒輪帶動電位器軸上的齒輪使電位器工作。產品出廠時電位器齒輪與扇形齒輪處於非嚙合狀態(tài)。

★手輪：手輪是用于手動開關閥門的，轉動手輪可使閥門打開或關閉。LQ型閥門電動裝置的手動切換為全自動結構沒有切換手柄轉動手電輪即為手動按下控制室的按鈕即為電動。

★機械限位：機械限位是用來限制閥門開關極限位置的，它可以防止閥門開過頭或關過頭即結構是在箱體上設有兩個螺栓，調整螺栓旋進的深度可以改變閥門開關的極限位置約為90°±10°

◆電氣控制

LQ型閥門電動裝置可與BFA型電動控制箱配套使用。

電氣控制原理即接線圖：圖3，圖4。

電纜出經孔：LQ型閥門電動裝置又兩個電纜出現孔，其具體尺寸見表1。

◆安裝

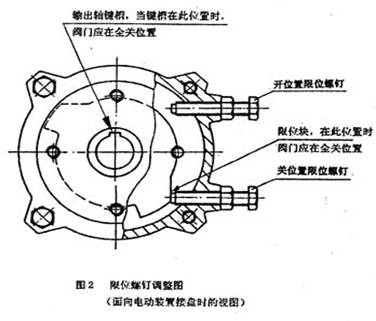

★安裝前先使閥門處于全關位置，電動裝置輸出軸的鍵槽與兩個限位螺釘的相互位置處于圖2所示的位置，然后把閥門的閥桿連同鍵一起裝入電動裝置輸出軸之內，在同螺栓把閥門的法蘭盤與電動裝置的接盤固定。

★旋進關位置的限位螺釘，直至限位螺釘頂上了電動箱亮體內的限位塊，在旋出1-2圈，然后限位螺釘上的鎖緊螺母旋緊。

轉動手輪把閥門打開至“全開”位置，按上述方法調整開位置的限位螺釘。

★打開箱罩，按電控接線圖把電纜的芯線接到相應的端子上

★轉動手輪使閥門處于50%左右的開啟位置，接通電源檢查電器控制“開”“關”按鈕和指示燈是否與閥門的旋向一致，如不一致應調整電源的相序使其一致。

◆調整

★調整的目的

調整行程控制機構：當閥門達到用戶所需的“全開”和“全關”位置時，凸輪能觸動微動開關并使其觸點動作切斷電機電源。

調整電位器的工作位置，使控制室中的開度表指示閥門開度情況與實際一致。

★調整的步驟

●行程控制機構的調整

1、切斷電源，轉動手輪使閥門達到“全關”位置。

2、順時針轉動行程控制機構中下面的兩個凸輪，使兩個凸輪觸動相對應的微動相對應微動開關（聽到“卡達”聲響），最好使2GXK 開關稍先于1GXK開關動作，然后旋緊凸輪上的緊定螺釘。

3、轉動手輪，打開閥門至約50%全開位置，接通電源電動關閉閥門，用微動開關切斷電機電源，使電動裝置停止工作。

4、檢查開度指示刻度盤指示的閥門停止位置是否符合要求，如不符合要求的，再按上述方法進行微量調整直至符合要求。

5、轉動后輪使閥門處于“全開”位置，按上述方法同時按與調整方向相反的方向轉動凸輪，調整行程控制機構中上面的兩個控制“全開”位置的凸輪，使閥門電動打開時，其停止的位置符合要求。

●電位器工作位置的調整

   電位器的最大旋轉角度約270°，設計的工作角度為225°，調整的目的是使電位器的225°工作角度在其最大旋轉角度約270°之內，以使控制中的開度表指示正確及不使電位器損壞。其具體調整方法如下：

1、當閥門處于“全關”位置時逆焊針轉動電位器軸，當轉到終點時，在往回轉動約10°、使齒輪與電位器軸固定，然后松開扇形齒輪上螺釘使其左端與電位器齒輪合并旋轉緊扇形齒輪上的緊定螺釘。

2、調整控制室中開度表上的：“調零”和“滿度”旋鈕，使閥門處于“全關”位置時開度表指示“0”處於”全開“位置時開度表指示”100“

◆安裝調整后的性能檢查

    電動裝置在安裝調整后須做以上性能檢查，合格后方可投入使用。

●接通電源，按下控制室地中“關“按鈕，電動裝置工作，當閥門達到”全關“位置時行程控制機構能準確地切斷電機電源，同時控制中指示”全關“位置的指示燈亮，控制室中的開度和現場開需指針指示”0“

●按下控制室中“開按鈕“，電動裝置工作，當閥門達到”全開“位置時，行程控制機構能準確地切斷電機電源，同時控制室中指示”全開“位置的指示燈亮，控制室中的開度表和現場開度指針皆指示”100“。

◆潤滑油

●LQ型閥門電動裝置在產品出廠時，其箱體中已經注滿了專用減速機脂。

●該產品不需要定期更換潤滑脂。

◆使用注意事項

●電動裝置的電纜出線口要密封好，以防潮氣進入內部。電纜應固定固牢，以防其受外力時牽動接線端子使接線損壞。

●為防止誤動作，在不經常用手動開關閥門的情況下，可將手輪取下。

●該電動專職不需要定期接替檢修，但可以定期通電檢查一下其性能。

◆故障及其排除方法（見表２）

故   障	產生原因	排除辦法
1、行程控制失靈	1、微動開關損壞 2、凸輪螺釘松動 3、端子板導線脫落	1、使換微動開關 2、重新調整并旋緊凸輪螺釘 3、重新接牢導線
2、開度指示失靈	1、電位器損壞 2、電位器齒輪或扇形齒輪松動 3、導線脫落 4、開度表損壞	1、使換電位器 2、重新調整并旋緊齒輪螺釘 3、接牢地線 4、修復或更換開度表

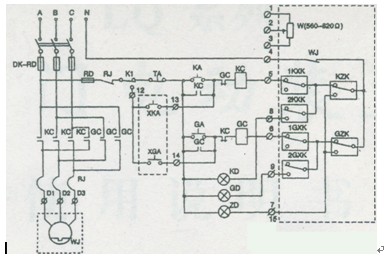

◆電控接線圖
